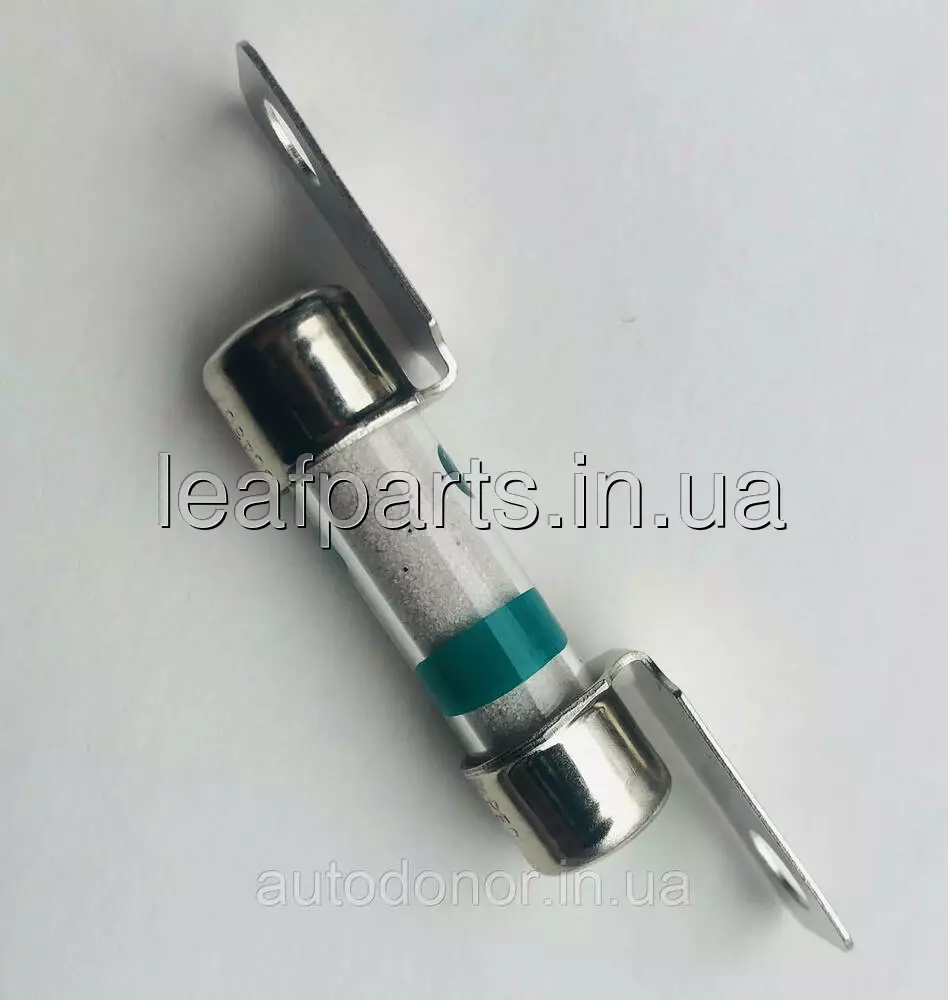

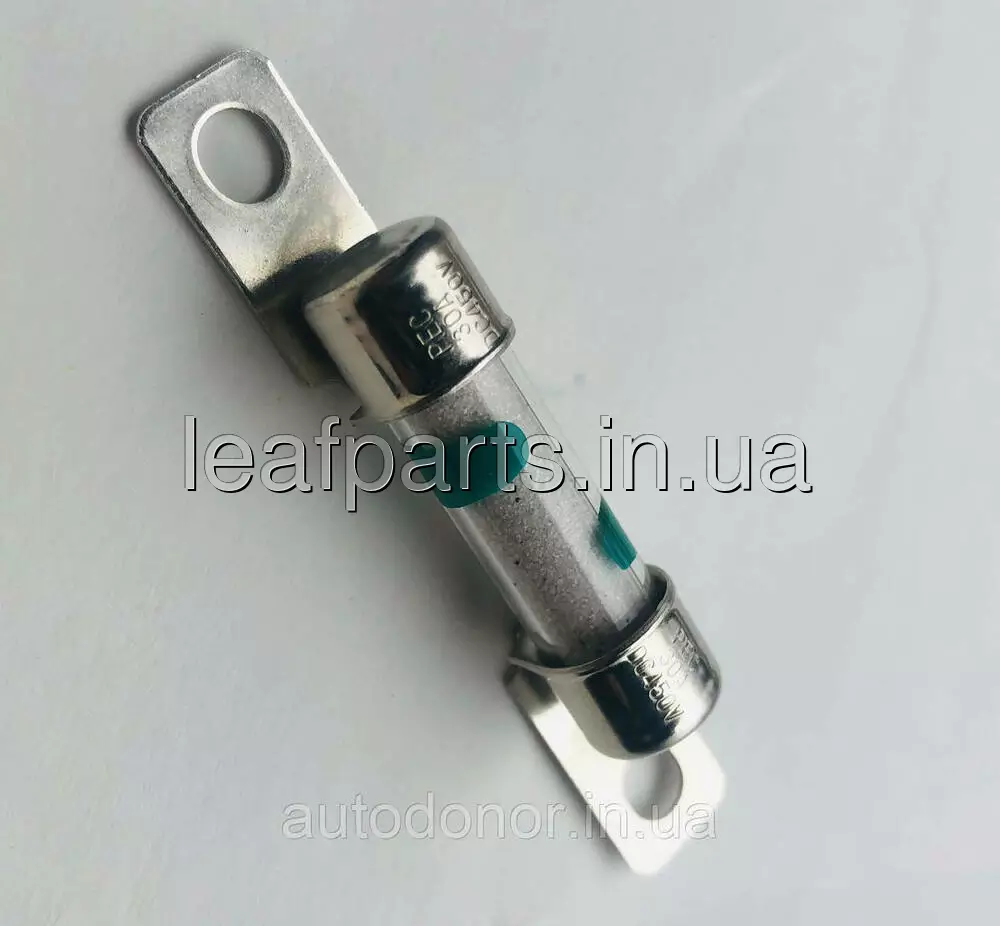

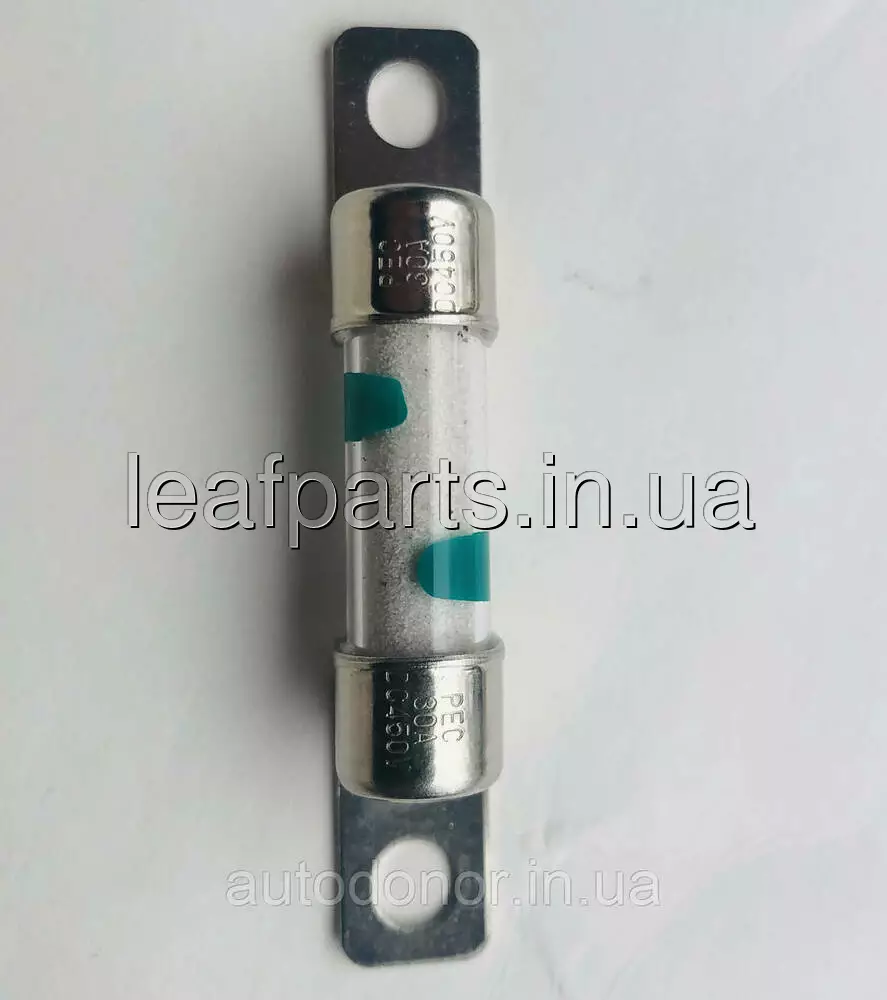

Запобіжник конвертора, інвертора ПДМ Модуля (Fuse DC 450v PEC 30A BOX ASSY-POWER CONVERTER) на Нісан Ліф у кузові АЗЕ0 з 2013 року і по 2017 рік, ЗетЕ1 з 2018 і після закінчення випуску моделі.

Запобіжник для захисту допоміжних ланцюгів системи, як-от електричні компресори та перетворювачі постійного струму.

Автомобільний запобіжник високої напруги 450 вольтів 30 Амперів.

Конструктивні номери — PEC DC 450 V 30 A

PEC EVFG-φ10.3 DC 450 V 30 A — болтовий HV-запобіжник (M5, Ø10,3 мм) для допоміжних ланцюгів електромобіля (електрокомпресор A/C, DC/DC, інколи вузли PDM/OBC). Серія EVFG-φ10.3 офіційно позначена як obsolete (знята з виробництва). Точна заміна по форм-фактору — EVFC-φ10.3 DC 500 V 30 A з більшим запасом по напрузі й здатністю переривання.

Що це за запобіжник (30 A)

Номінали: 450 VDC, 30 A (лінійка EVFG-φ10.3 включає 15/20/30/40/50 A). Код позиції 30 A — 2742.

Здатність переривання (IR): 2 кА.

Геометрія/монтаж: болт M5, діаметр Ø10,3 мм; рекомендований момент затягування 4,5 ± 1,0 Н·м.

Електричні параметри (30 A): опір ≈ 2,8 мΩ, падіння напруги ≈ 47 мВ (на 50 % номінального струму).

Час-струм: 110 % ≥ 4 год; 135 % — 300…3600 с; 200 % — 5…100 с; 300 % — 0,5…15 с; 500 % ≤ 1 с.

Призначення від виробника: «захист допоміжних кіл, таких як електрокомпресори та DC/DC-конвертори». Виробник — Pacific Engineering Corporation (PEC).

Де застосовується

Підтверджено на електромобілі Leaf від Nissan:

AZE0 (≈2013–2017) та ZE1 (з 2018 р.) — як запобіжник для конвертора/інвертора/PDM-модуля (3,3/6,6 кВт). Це прямо вказують профільні картки запчастин (у т.ч. «Fuse DC 450 V PEC 30A — BOX ASSY-POWER CONVERTER»).

Hyundai Sonata VII (LF) Hybrid
