Модуль акумулятора тягового Nissan Leaf 2011, 2012.

Батарея (літій-іонний акумулятор) консерва, модуль Тип Б і Тип А на Нісан Ліф в кузові ЗетЕ0 з 2010 по 2012 рік. Залишкова ємність акумулятора приблизно 60% за програмою Leafspy, точну ємність акумулятора потрібно з'ясовувати способом експериментів - заряджаючи та розряджаючи його, дивитися скільки кВт поміститься в батарею. Спосіб з вилкою навантаження тут не діє. Неможливо перевірити даним методом за 1 хвилину ємність літій-іонного модуля. За нехитрою формулою можемо вирахувати скільки кВт містить один модуль. 24 кВт батареї / 48 консерв у ній - 40 відсотків вироблення літію з моменту його виготовлення = 0,3 кВт. Якщо це значення перетворити на Ач то вийде 38,4 Ач. Ці значення є приблизними, як було сказано вище.

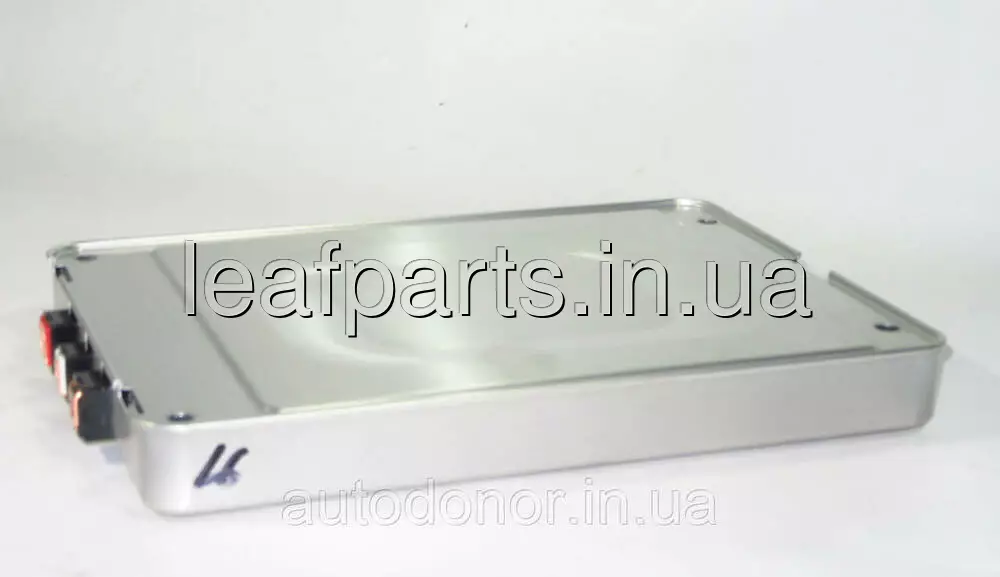

Модуль батареї, секція (літій-іонний акумулятор) 7.6V 64Ah на Нісан Ліф в кузові ЗетЕ0 з 2010 по 2013 рік.
Характеристики модуля

Конфігурація 2S2P: 7.6в 66 а/год.

Короткі ТТХ:

Матеріал катода - LiMn 2 O 4 з LiNiO 2

Матеріал анода.

Номінальна потужність (0.3c) - 33,1 Ач
Довжина - 303 мм

Ширина — 223 мм

Товщина — 35 мм

Вага - 3.8 кг

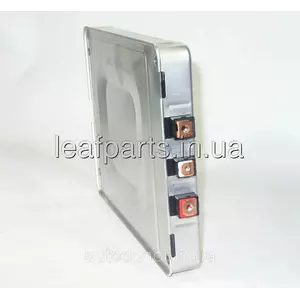

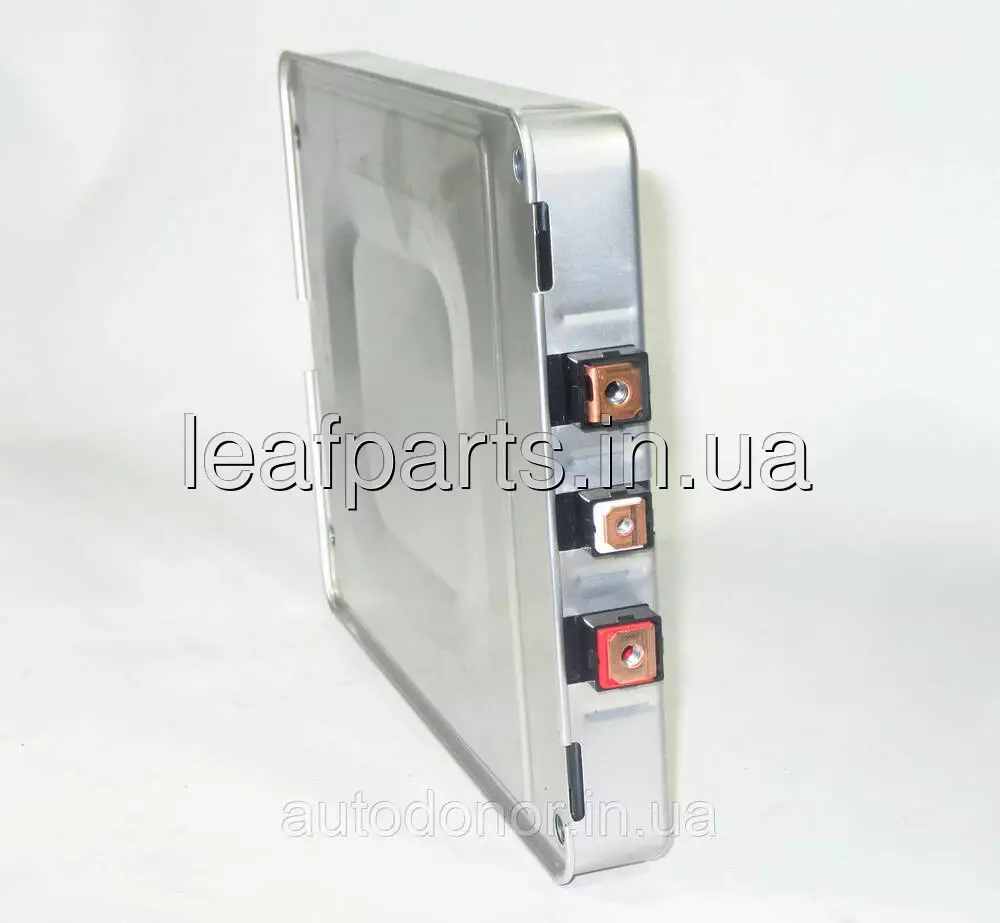

Контакти + та - під болт M8-M9

Контакт керуючого дроту для BMS M4

Діаметр отвору для фіксування модуля (їх 4 з боків) (9.1 мм)

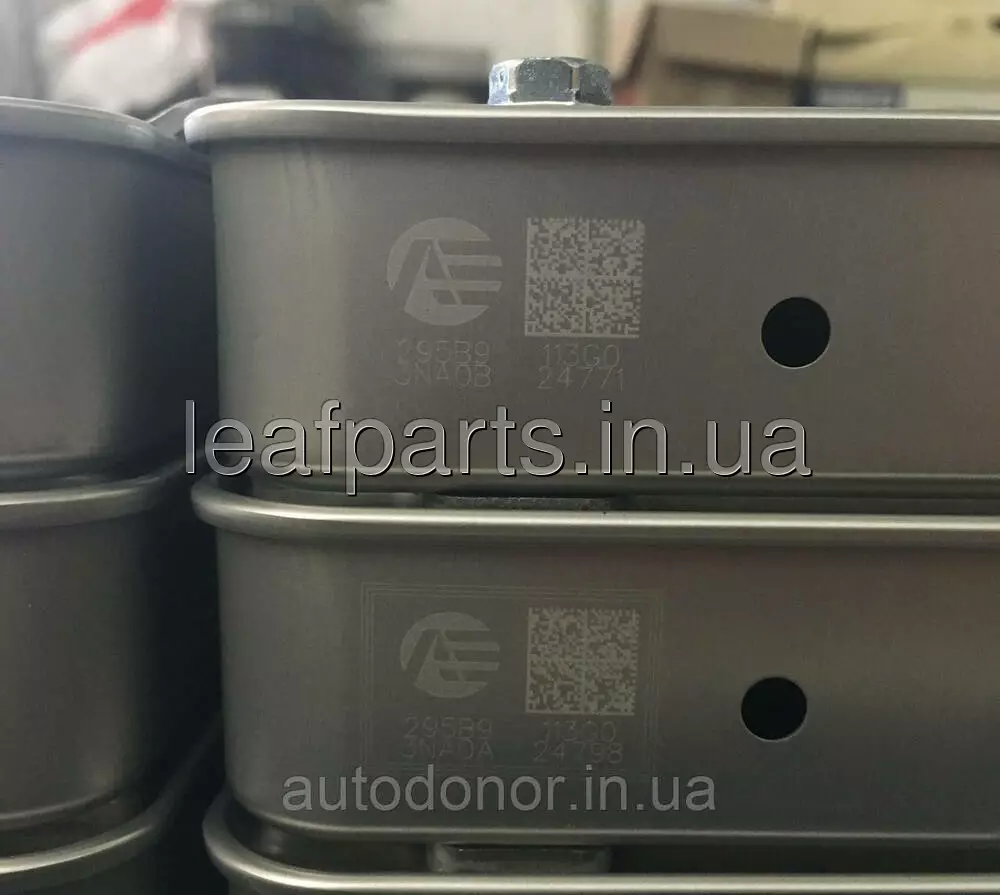

Конструктивні номери - 295B9-3NA9A, 295B93NA9A, 295B9-3NA0A, 295B93NA0A.

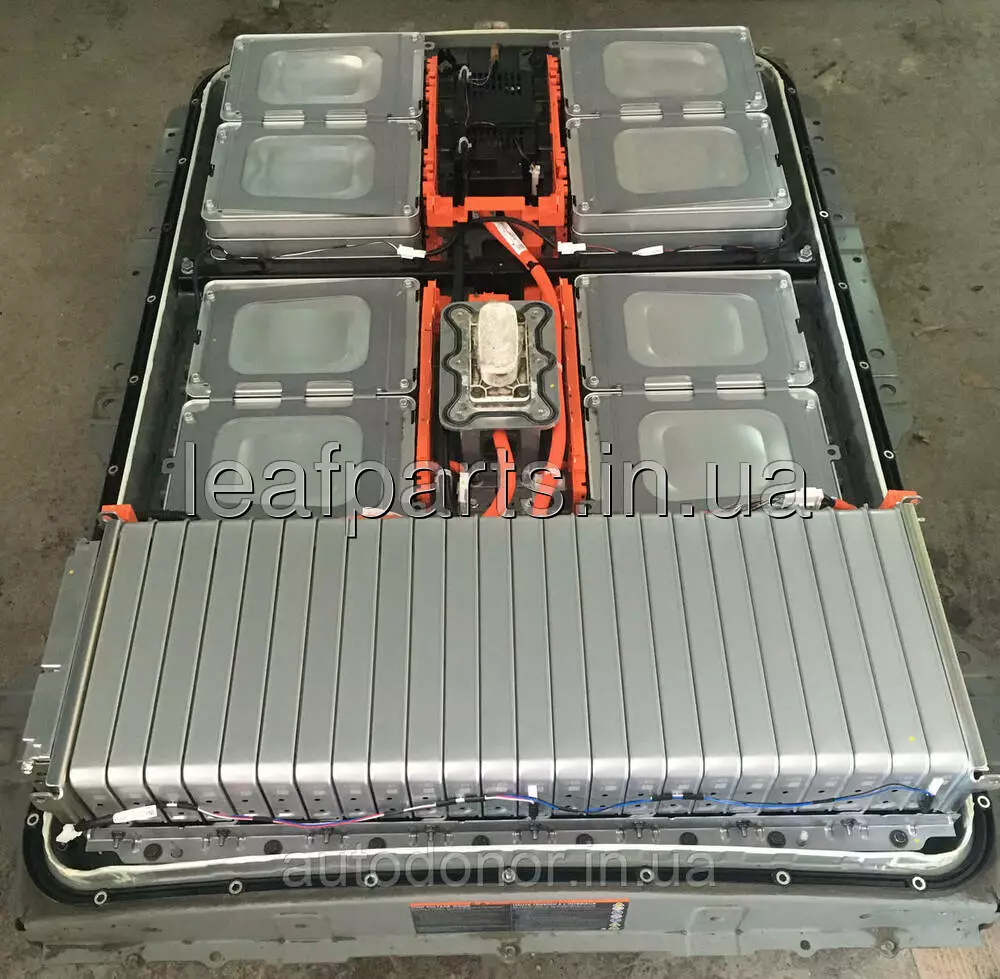

Основна тягова батарея Nissan Leaf містить 24 кВт*год. Номінальної ємностіь акумулятора 66.2Ah. Батарея містить 48 модулів в жеестяному захисті. Він захишає 4 пакети в яких знаходиться літій.

Зєднані послідовно дві комірки по два пакети в них з напругою 3.8V і ємністю 60Ah. У результаті кожен модуль має середню напругу 7.6V, максимальну 8.4V.

Характеристики модуля

Кількість пакетів 4 шт

Конструкція 2 послідовні пари, підключені паралельно

Довжина - 11.9291" (303 мм)

Ширина — 8.7795" (223 мм)

Товщина — 1.3779" (35 мм)

Вага - 8.3775 lbs (3.8 кг)

Клема виходу - M6

Клема вимірювання напруги - M4

Діаметр отвору для кріплення - 0.3582" (9.1 мм)

Характеристики пакета
Катод LiMn2O4 with LiNiO2

Анод Graphite

Ємність - (0.3C) 33.1 Аг

Напруга — 3.8 В

Довжина - 11.417" (290 мм)

Ширина — 8.504" (216 мм)

Товщина — 0.2795" (7.1 мм)

Вага - 1.7624 lbs (799 г)
